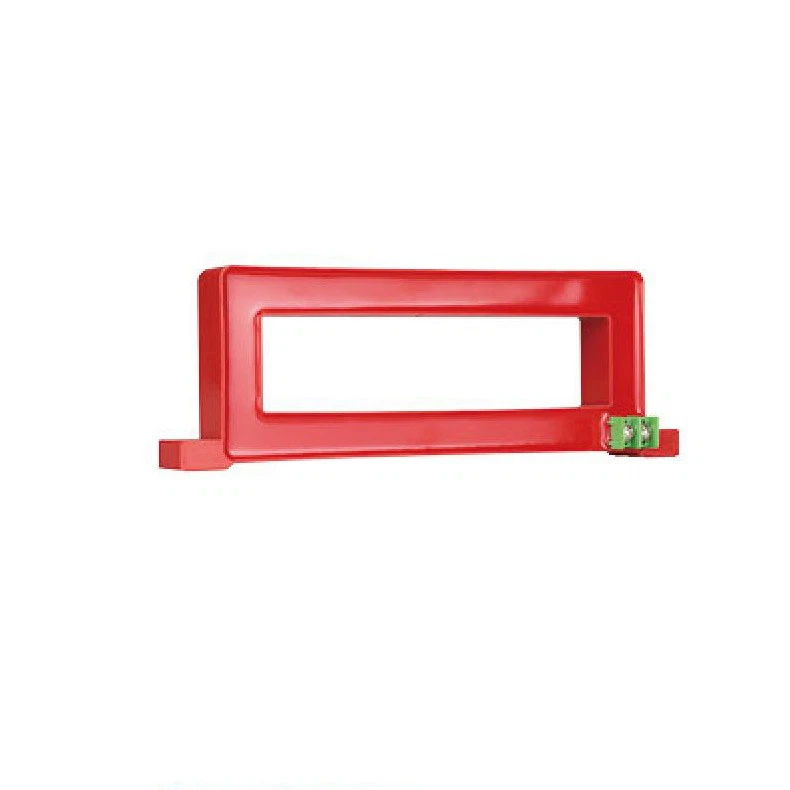

Aperçu du produit
Les transformateurs de courant résiduel rectangulaires à travers le trou sont principalement utilisés dans les environnements de boucle de câble. Ils ont des structures simples, de petites tailles, des applications flexibles et une variété de diamètres à travers le trous correspondant aux spécifications du câble utilisées dans la boucle principale.
Les diamètres de trou à travers des transformateurs de courant résiduel rectangulaires à travers le trou varient de 1 0 0m à 300 mm, et les courants de boucle principale incluent 63A à 2000a. Cette série de produits peut répondre aux exigences techniques de différentes précisions telles que 02, 0,5 et 1; Dans le même temps, ils peuvent également répondre aux exigences strictes de la nouvelle norme nationale pour l'équilibre. La valeur de sortie de courant déséquilibré peut également être meilleure que 30mA, 10mA, 5mA ou même 3MA, ce qui réduit considérablement la fausse alarme causée par l'interférence du champ magnétique du courant de boucle principale, et offre une garantie totale pour la fiabilité de l'équipement. Le processus de fabrication est sophistiqué et avancé. Pour garantir des exigences techniques telles que la précision et la fiabilité, le transformateur de courant résiduel rectangulaire à travers le trou répond aux exigences de GB -14287. 2-2005 et GB14287. 2-2014.
Caractéristiques du produit
1. Structure au cœur, résine époxy ignifuge, bonne stabilité
2. Perméabilité magnétique élevée en nickel acier ou nanocristaux, bonne linéarité et sensibilité élevée
3. Excellentes caractéristiques d'équilibre et forte capacité d'interférence du champ anti-électromagnétique
Plage d'applications
Surveillance des incendies électriques, système de fuite d'incendie, système d'alimentation intelligente, système de mise à la terre de petit courant, protection des relais électromagnétiques, protection des micro-ordinateurs, etc.
Indicateurs de performance
|
Paramètres électriques |
Paramètres mécaniques |
||
|
Fréquence de fonctionnement |
50-400 hz |
coquille |
ABS, grade de flamme 94- vo |
|
Entrée nominale |
10ma -5 A |
squelette |
PBT |
|
Plage de mesure |
10% ln -130% Ln |
Noyau de fer |
Acier nickel ou nano-acier |
|
Sortie nominale |
0-1 v (a 或) 0-0. 25mA |
Structure interne |
Coulée de résine époxy respectueuse de l'environnement |
|
Différence de rapport |
Moins ou égal à ± 0. 1% |
construction |
Fixation à vis |
|
Différence de phase |
S±10分 |
Température de fonctionnement |
-12 degré ~ +45 degré |
|
Résistance diélectrique |
2,5 kV / 1 mA / min |
Température ambiante |
s85% |
|
Résistance à l'isolation |
Dc500v / 1000mq / min |
Méthode de câblage |
Type de borne / Fil échoué blindé 1,5 m |
Dimensions d'apparence et d'installation
|
Spécifications du modèle |
Entrée nominale (a) |
Sortie nominale (Mavv) |
Grade de précision |
A |
B |
Forme k |
Taille (M F |
m) C |
D |
G |
|
F-1025 F-1435 F-1835 F-2245 |
0-1A |
{{0}} v (0,5mA) |
0.1 3 1.0 |
157 203 246 280.5 |
53.5 715 71.5 83.5 |
100 140 180 220 |
25 35 35 45 |
19 24 24 24 |
141.5 188 230 266 |
M6 M6 M6 M6 |
|
F-2645 |
326 |
85 |
260 |
45 |
24 |
310 |
M6 |
|||
|
F-3045 |
366.5 |
85 |
300 |
45 |
24 |
352 |
M6 |
|||
|
F-4545 |
516.5 |
85 |
450 |
45 |
24 |
502 |
M6 |
