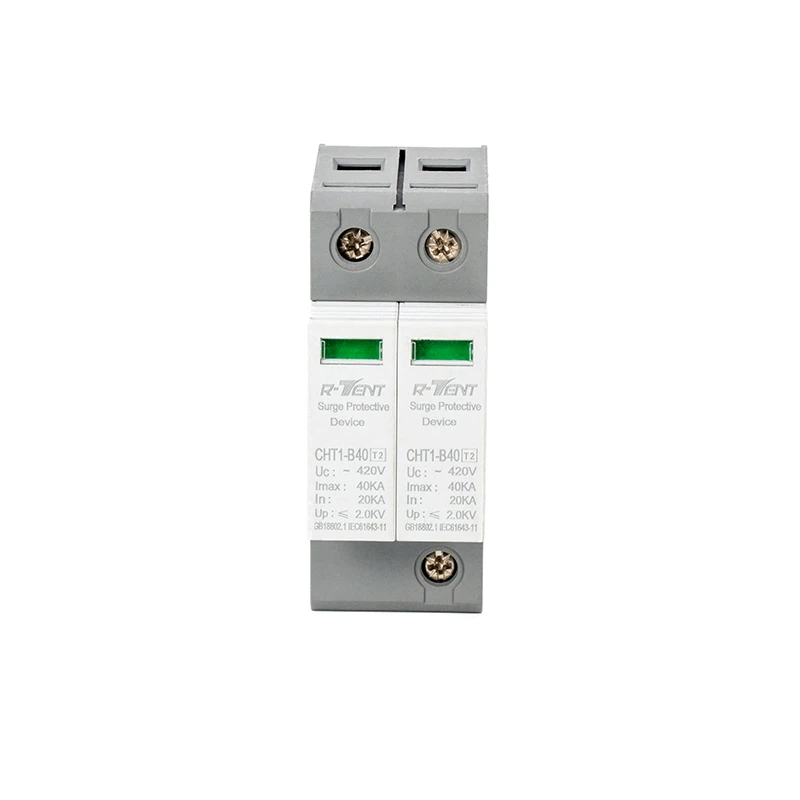

CHT 1- b Les surtensions de la série B (ci-après dénommées SPD) conviennent, TT, TN-C, TN-S, TN-CS et d'autres systèmes d'alimentation électrique d'un système de distribution de puissance AC à basse tension, et protège contre les élouces indirectes et la foudre directe ou d'autres contrats de surtension transitoires. Il s'agit d'un protecteur de surtension de classe II basé sur la norme IEC 61643-1: 1998-02. Protecteur de surtension de classe C. Le SPD a des modes de protection en mode commun (MC) et en mode différentiel (MD). Le produit est conforme à GB18802.1 et IEC 61643-1 et à d'autres normes.
Le temps de réponse d'un SPD DC est également un paramètre important. Plus le temps de réponse est court, plus le protecteur peut démarrer rapidement lorsqu'une montée en flèche se produit, donc mieux protéger l'équipement. La méthode d'installation et les conditions environnementales doivent également être prises en compte pour s'assurer que le protecteur peut fonctionner de manière stable dans un environnement de travail spécifique.
Dimension
Principaux paramètres techniques
|
Mode Paramètres techniques |
Cht 1- c |
|
Niveau de protection C, grade D |
C级,D级 |
|
Tension de fonctionnement nominale UC (V ~) |
220V 380V |
|
Volume de fonctionnement continu maximum UC (V-) |
140V 275V 320N 385V 420V 550V |
|
Tension Protecton Level Up (V ~) KV |
Inférieur ou égal à 0. 8 inférieur ou égal à 15 inférieur ou égal à 1,5 S20 inférieur ou égal à 2,1 inférieur ou égal à 2,5 |
|
Courant de débit nominal dans (8 / μ 20μs) ka |
20 10 |
|
Courant à débit maximum IMAX (8 / μ 20μs) ka |
40 20 |
|
Temps de réponse ns |
Moins ou égal à 25 |
|
Diplôme d'environnement de fonctionnement |
-40 degré ~ +85 degré |
|
Connexion max lhe |
35 mm² / 35 mm en cuivre LRE |
|
Recommander la ligne de connexion |
Copperlne 16 mm² / 25 mm² |
|
Installation |
32A |
|
Matériel de revêtement extérieur |
Rail standard 35 mm |
|
Portée de l'application et position d'installation |
Streng fhnd-raftant nyon |
