En tant que fournisseur de transformateurs de courant séparés, je rencontre souvent des demandes de renseignements de clients concernant le rapport de virage de ces dispositifs électriques essentiels. Comprendre le rapport de virage est crucial pour une application appropriée et une mesure précise dans les systèmes électriques. Dans ce billet de blog, je vais me plonger dans le concept du rapport de virage d'un transformateur de courant divisé, de sa signification et de son impact sur les performances.
Qu'est-ce qu'un transformateur de courant fendu?
Avant de discuter du rapport de virage, comprenons brièvement ce qu'est un transformateur de courant fendu. Un transformateur de courant fendu est un type de transformateur de courant conçu pour une installation facile sur les conducteurs électriques existants sans avoir besoin de déconnecter le circuit. Il se compose de deux moitiés qui peuvent être ouvertes et fermées autour du conducteur, permettant un montage rapide et pratique. Les transformateurs de courant de division sont couramment utilisés dans diverses applications, notamment la mesure électrique, la surveillance de l'énergie et les systèmes de protection.
Comprendre le ratio de virage
Le rapport de virage d'un transformateur de courant est défini comme le rapport du nombre de virages dans l'enroulement secondaire au nombre de virages dans l'enroulement primaire. Il est indiqué par le symbole "n" et est exprimé comme:
n = ns / np
Où:
- NS est le nombre de virages dans l'enroulement secondaire
- NP est le nombre de virages dans l'enroulement primaire
Par exemple, si un transformateur de courant a 100 tours dans l'enroulement secondaire et 1 virage dans l'enroulement primaire, le rapport de virage serait de 100: 1.
Signification du rapport de virage
Le rapport de virage joue un rôle crucial dans la détermination des performances et des fonctionnalités d'un transformateur de courant fendu. Voici quelques points clés à considérer:
Transformation de courant
La fonction principale d'un transformateur de courant est de démissionner du courant élevé dans le circuit primaire à un courant plus bas et plus gérable dans le circuit secondaire. Le rapport de virage détermine l'ampleur de cette transformation de courant. Un rapport de virage plus élevé entraîne une réduction plus importante du courant, permettant une mesure et une surveillance précises à l'aide de muniteurs standard et d'autres dispositifs de mesure.
Précision
Le rapport de virage affecte également la précision du transformateur de courant. Un transformateur de courant bien conçu avec un rapport de virage précis fournira des mesures de courant précises sur une large gamme de conditions de fonctionnement. Les écarts par rapport au rapport de virage spécifié peuvent entraîner des erreurs de mesure, ce qui peut avoir des implications significatives dans les applications où une surveillance précise du courant est critique.
Capacité de chargement
Le rapport de virage influence la capacité de charge du transformateur actuel. L'enroulement secondaire d'un transformateur de courant est conçu pour transporter une quantité spécifique de courant, connu sous le nom de courant secondaire nominal. Le rapport de virage détermine la relation entre le courant primaire et le courant secondaire, garantissant que l'enroulement secondaire peut gérer la charge sans surchauffe ni saturation.
Facteurs affectant le rapport de virage
Plusieurs facteurs peuvent affecter le rapport de virage d'un transformateur de courant de division. Ceux-ci incluent:
Matériau de base
Le type de matériau central utilisé dans le transformateur actuel peut avoir un impact sur le rapport de virage. Différents matériaux centraux ont des propriétés magnétiques différentes, ce qui peut affecter la densité de flux magnétique et l'efficacité du transformateur. Par exemple, un matériau central à haute perméabilité peut entraîner un rapport de virage plus précis par rapport à un matériau de perméabilité plus faible.
Design sinueux
La conception des enroulements primaires et secondaires peut également affecter le rapport de virage. Des facteurs tels que le nombre de virages, la jauge de fil et la configuration de l'enroulement peuvent tous influencer le couplage magnétique entre les enroulements primaires et secondaires, affectant ainsi le rapport de virage.
Conditions de fonctionnement
Les conditions de fonctionnement du transformateur de courant, telles que la température, la fréquence et le courant de charge, peuvent également avoir un impact sur le rapport de virage. Les changements dans ces conditions peuvent provoquer des variations des propriétés magnétiques du matériau central et de la résistance à l'enroulement, entraînant des changements dans le rapport de virage.
Sélection du rapport de virage à droite
Lors de la sélection d'un transformateur de courant de division, il est essentiel de choisir le rapport de virage à droite pour votre application spécifique. Voici quelques considérations à garder à l'esprit:
Note de courant primaire
La note de courant primaire du transformateur de courant doit être sélectionnée en fonction du courant maximum attendu dans le circuit primaire. Le rapport de virage doit être choisi de telle sorte que le courant secondaire reste dans le courant secondaire nominal du transformateur.
Exigences de précision
Les exigences de précision de votre demande influenceront également le rapport de choix. Pour les applications où une précision élevée est nécessaire, telle que la mesure d'énergie, un transformateur de courant avec un rapport de virage précis et une classe de haute précision doivent être sélectionnés.
Impédance de chargement
L'impédance de charge connectée à l'enroulement secondaire du transformateur de courant doit être prise en compte lors de la sélection du rapport de virage. L'impédance de charge doit être dans la plage spécifiée pour assurer une mesure précise du courant et empêcher la surcharge de l'enroulement secondaire.
Notre gamme de produits

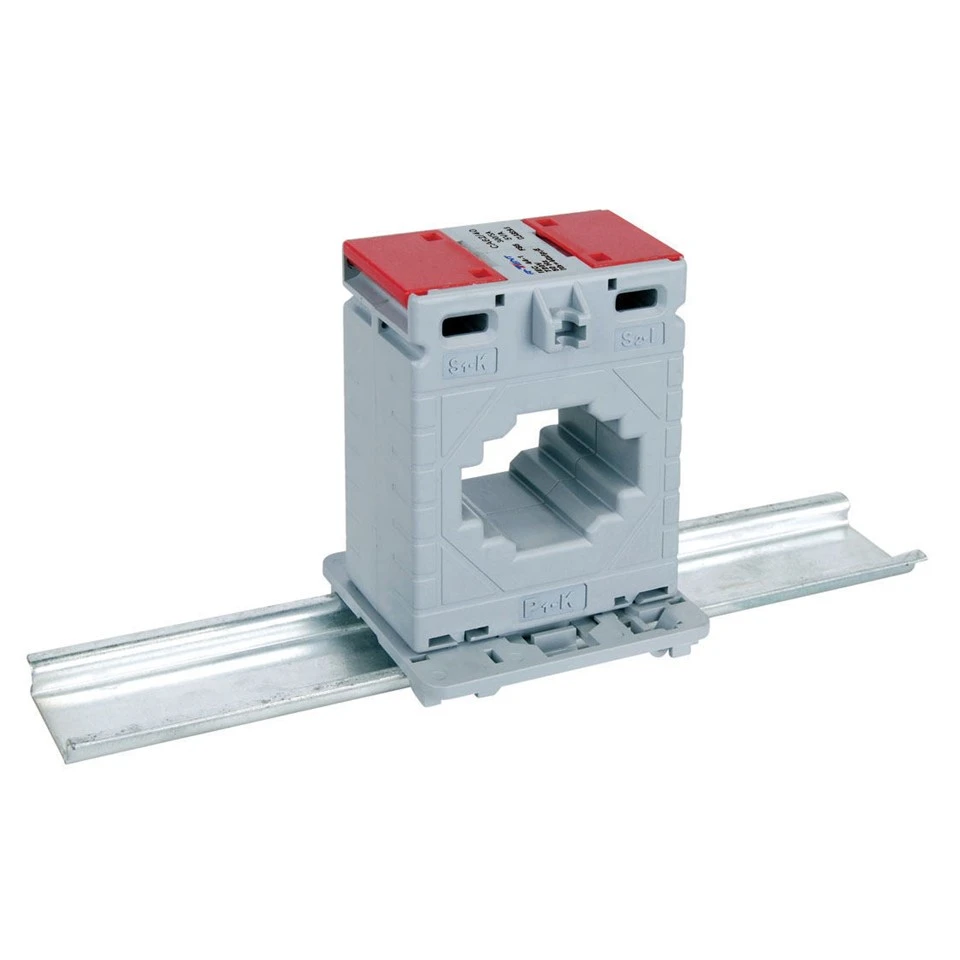

Dans notre entreprise, nous offrons une large gamme de transformateurs de courant partagé avec différents ratios de virage pour répondre aux divers besoins de nos clients. NotreTransformateur de courant de la série CAest un choix populaire pour les applications nécessitant une grande précision et une fiabilité. Il dispose d'une conception compacte, d'une installation facile et d'une large gamme de rapports de virage parmi lesquels choisir.
De plus, nous offrons également leTransformateur de coulée de type XD2etTransformateur de coulée XD1TYPE, qui sont conçus pour des applications où une isolation et une protection élevées sont nécessaires. Ces transformateurs sont fabriqués à partir de matériaux de haute qualité et subissent des tests rigoureux pour assurer des performances optimales.
Contactez-nous pour les achats
Si vous êtes sur le marché des transformateurs de courant et avez des questions sur le ratio de virage ou tout autre aspect de nos produits, nous vous encourageons à nous contacter. Notre équipe d'experts est disponible pour vous fournir des informations détaillées, un support technique et une assistance pour sélectionner le bon produit pour votre application. Que vous soyez une petite entreprise ou une grande entreprise industrielle, nous nous engageons à vous fournir des produits et services de la plus haute qualité à des prix compétitifs.
