Lorsqu'il s'agit de mesurer le courant électrique, les transformateurs de courant (TC) sont des outils indispensables dans l'industrie de l'énergie électrique. Les transformateurs de courant traditionnels ont longtemps été le choix standard, mais ces dernières années, les transformateurs de courant à bobine Rogowski sont apparus comme une alternative viable. En tant que fournisseur de transformateurs de courant, j'ai eu l'occasion de travailler avec les deux types et de comprendre leurs caractéristiques uniques. Dans ce blog, j'explorerai les avantages et les inconvénients des transformateurs de courant à bobine Rogowski par rapport aux transformateurs traditionnels.
Avantages des transformateurs de courant à bobine Rogowski
Installation non intrusive
L'un des avantages les plus significatifs des transformateurs de courant à bobine Rogowski est leur installation non intrusive. Contrairement aux TC traditionnels, qui nécessitent souvent l'interruption du circuit primaire pour l'installation, les bobines de Rogowski peuvent être facilement serrées autour du conducteur. Cette fonctionnalité est particulièrement utile dans les applications de modernisation où l'arrêt du système électrique n'est pas réalisable ou extrêmement coûteux. Par exemple, dans une installation industrielle où le fonctionnement continu est crucial, l’installation d’un CT à bobine Rogowski peut se faire sans interrompre la production. Cette facilité d'installation réduit également les coûts de main d'œuvre et le temps requis pour l'installation.
Réponse en fréquence large
Les bobines Rogowski ont une réponse en fréquence beaucoup plus large que les TC traditionnels. Les TC traditionnels sont généralement conçus pour une plage de fréquences spécifique, généralement autour de la fréquence industrielle (50 ou 60 Hz). En revanche, les bobines de Rogowski peuvent mesurer avec précision les courants sur une large gamme de fréquences, de quelques hertz à plusieurs mégahertz. Cela les rend adaptés aux applications telles que la mesure des courants harmoniques dans les systèmes électriques, qui deviennent de plus en plus importantes en raison de l'utilisation généralisée de charges non linéaires telles que les variateurs de fréquence et l'électronique de puissance. NotreTransformateur de courant série RCTest un exemple de produit basé sur une bobine Rogowski qui offre une excellente réponse en fréquence.
Léger et flexible
Les serpentins Rogowski sont légers et flexibles, ce qui les rend faciles à manipuler et à installer dans des espaces restreints. Les TC traditionnels sont souvent encombrants et rigides, ce qui peut constituer un défi lorsque l'espace d'installation est limité. La flexibilité des bobines Rogowski leur permet d'être enroulées autour de conducteurs de forme irrégulière ou installées dans des zones où les TC traditionnels ne peuvent pas s'adapter. Ceci est particulièrement avantageux dans les applications telles que la mesure de courants dans des jeux de barres ou des câbles à géométries complexes.
Sécurité
Les bobines Rogowski sont intrinsèquement plus sûres que les TC traditionnels. Les TC traditionnels peuvent générer des tensions élevées du côté secondaire si le circuit secondaire est ouvert pendant que le courant primaire circule. Cela peut présenter un grave danger pour la sécurité du personnel et de l'équipement. En revanche, les bobines de Rogowski n'ont pas de noyau magnétique, il n'y a donc aucun risque de génération de haute tension en cas de secondaire en circuit ouvert. Cela en fait un choix plus sûr, en particulier dans les environnements où la sécurité est une priorité absolue.
Rentable pour les applications à courant élevé
Pour les applications à courant élevé, les bobines Rogowski peuvent être plus rentables que les TC traditionnels. Les TC traditionnels doivent être conçus avec de gros noyaux et des enroulements lourds pour gérer des courants élevés, ce qui peut augmenter considérablement leur coût. Les bobines de Rogowski, en revanche, ne nécessitent pas un gros noyau magnétique et leur construction est relativement simple. En conséquence, ils peuvent être plus économiques pour mesurer des courants élevés.
Inconvénients des transformateurs de courant à bobine Rogowski
Sensibilité aux champs magnétiques externes
Les bobines Rogowski sont plus sensibles aux champs magnétiques externes que les TC traditionnels. Les champs magnétiques externes peuvent induire des tensions indésirables dans la bobine de Rogowski, ce qui peut affecter la précision de la mesure du courant. Pour minimiser cet effet, des techniques de blindage et d'installation appropriées sont nécessaires. Dans certains cas, un blindage supplémentaire peut devoir être installé autour de la bobine Rogowski, ce qui peut augmenter le coût global et la complexité de l'installation.
Précision inférieure à faibles courants

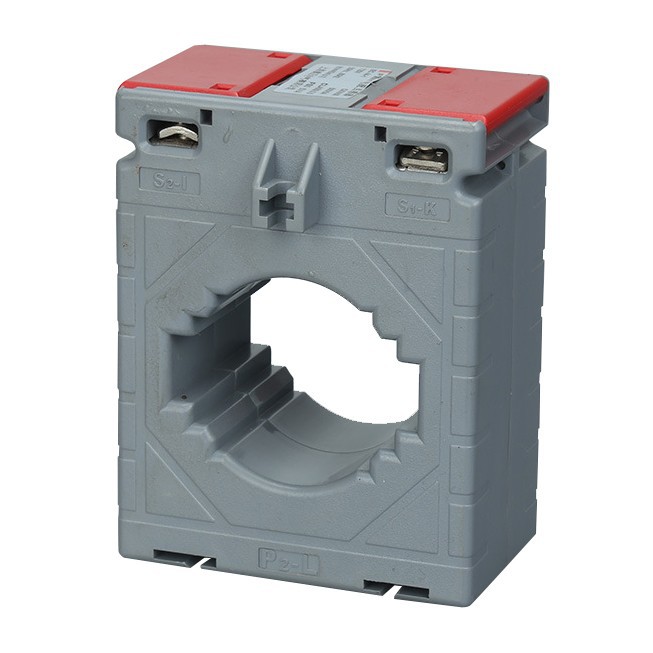

Les bobines de Rogowski ont généralement une précision inférieure à faible courant par rapport aux TC traditionnels. La tension de sortie d'une bobine de Rogowski est proportionnelle au taux de variation du courant, ce qui signifie qu'à des courants très faibles, la tension de sortie peut être très faible et difficile à mesurer avec précision. Les TC traditionnels, en revanche, peuvent fournir des mesures plus précises à faibles courants grâce à leur conception à noyau magnétique. Si une grande précision est requise pour les mesures de faible courant, les TC traditionnels peuvent constituer un meilleur choix. NotreTransformateur de courant série CAest un CT traditionnel qui offre une grande précision pour une large gamme de niveaux de courant.
Besoin de conditionnement du signal
Les bobines de Rogowski produisent une tension de sortie proportionnelle au taux de variation du courant. Pour obtenir la valeur réelle du courant, la tension de sortie doit être intégrée. Cela nécessite des circuits de conditionnement de signal supplémentaires, ce qui ajoute à la complexité et au coût du système de mesure. En revanche, les TC traditionnels fournissent un courant de sortie directement proportionnel au courant primaire, aucune intégration n'est donc requise.
Disponibilité limitée des ratios standards
Les TC traditionnels sont disponibles dans une large gamme de rapports standard, ce qui facilite la sélection d'un TC répondant aux exigences spécifiques d'une application particulière. En revanche, la disponibilité de rapports standards pour les TC à bobine Rogowski est plus limitée. Cela peut rendre plus difficile la recherche d'un CT de bobine Rogowski qui correspond exactement aux exigences d'une application donnée et, dans certains cas, des bobines Rogowski conçues sur mesure peuvent être nécessaires, ce qui peut augmenter le coût et les délais.
Conclusion
Les transformateurs de courant à bobine Rogowski et les transformateurs de courant traditionnels ont leurs propres avantages et inconvénients. Les bobines Rogowski offrent des avantages tels qu'une installation non intrusive, une large réponse en fréquence, une conception légère et flexible, la sécurité et la rentabilité pour les applications à courant élevé. Cependant, ils présentent également des limites, notamment une sensibilité aux champs magnétiques externes, une précision moindre aux faibles courants, la nécessité d'un conditionnement du signal et une disponibilité limitée de rapports standard.
En tant que fournisseur de transformateurs de courant, nous proposons une variété de produits pour répondre aux divers besoins de nos clients. Que vous ayez besoin d'un CT traditionnel comme notreTransformateur de coulée de type XD1pour des mesures de faible courant de haute précision ou un CT à bobine Rogowski pour des applications à large fréquence ou à courant élevé, nous pouvons vous fournir la bonne solution.
Si vous souhaitez en savoir plus sur nos produits de transformateurs de courant ou si vous avez des exigences spécifiques pour votre application, n'hésitez pas à nous contacter pour une discussion détaillée. Nous nous engageons à fournir des produits de haute qualité et un excellent service client pour vous aider à obtenir une mesure de courant précise et fiable.
Références
- "Transformateurs de courant : théorie, conception et application" par John J. McPartland.
- Roger C. Dugan, Mark F.
- Littérature technique de différents fabricants de transformateurs de courant.
